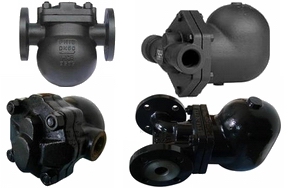

杠桿浮球式疏水閥

更新時間：2025/7/8　

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

提供全套工程閥門解決方案，杠桿浮球式疏水閥售前、售中、售后專業服務。

產品名稱：	杠桿浮球式疏水閥	產品型號：	FT14H FT44H FT43H SUNA 23/26
驅動方式：	自動	連接形式：	螺紋,法蘭
結構形式：	杠桿浮球式	密封結構：	水封
壓力范圍：	1.0MPa-4.0MPa	公稱通徑：	DN15-100
常用材質：	鑄鋼,不銹鋼等	銘牌：	雄工品牌

產品說明

相關產品

訂貨流程

杠桿浮球式疏水閥產品介紹:

廣泛用于工業蒸汽加熱設備,各種熱交換器及干燥機、夾套鍋等,應用于冷凝水特大排量在的工作場合。
杠桿浮球式疏水閥,FT44H杠桿浮球式蒸汽疏水閥特點：
此大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量的工作場合。
杠桿浮球式疏水閥結構特點及工作原理：
1、采用軋裝閥機械(SCCV開關方式)，有密封性和耐久性。
2、平衡雙閥座設計，比疏水閥體積小而排量大，排量場和更能發揮。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用的U型雙金屬通氣口，可縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。

杠桿浮球式疏水閥主要零部件

序號	名稱	材料
1	閥體	WCB
2	密封板	Q235
3	彈子密封座	304
4	支架	304
5	螺柱	35CrMoA
6	螺母	45
7	墊圈	H62
8	膜盒密封座	304
9	膜盒	304
10	杠桿	304
11	浮球	304
12	閥蓋	WCB

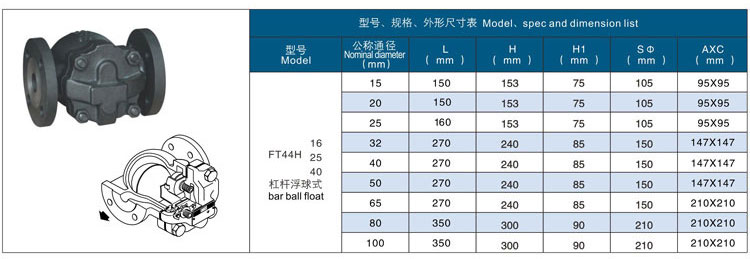

杠桿浮球式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
FT44H	15	150	159	70	102
	20	150	159	70	102
	25	160	159	70	106
	32	270	225	153	178
	40	270	225	153	178
	50	270	225	153	178
	65	270	225	153	178
	80	350	300	90	210
	100	350	300	90	210

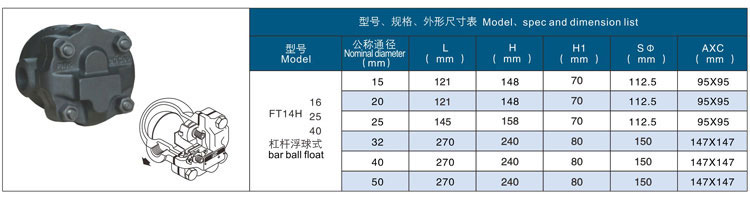

杠桿浮球式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
FT14H	15	121	148	70	112
	20	121	148	70	112
	25	145	158	70	112
	32	270	225	153	172
	40	270	225	153	172
	50	270	225	153	172

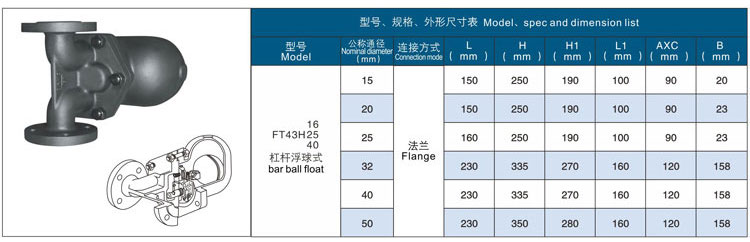

杠桿浮球式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
FT43H	15	150	250	190	118
	20	150	250	190	118
	25	160	250	190	118
	32	230	335	270	175
	40	230	335	270	175
	50	230	350	280	175

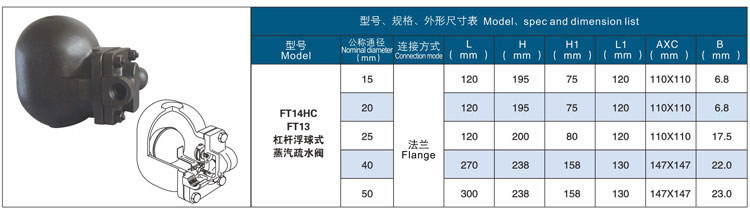

杠桿浮球式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
FT13H	15	120	199	124	110
	20	120	199	124	110
	25	120	204	129	110
	32	120	204	129	110

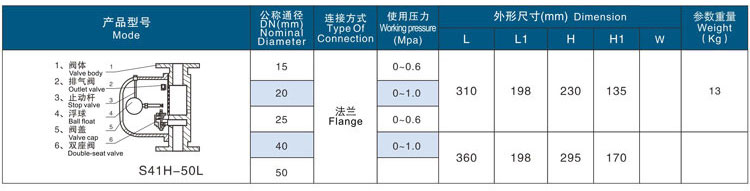

杠桿浮球式疏水閥主要外形尺寸

型號	口徑DN	L	H	h	W
S41H-50L	15	310	230	198	135
S41H-50L	20	310	230	198	135
S41H-50L	25	310	230	198	135
S41H-50L	40	360	295	198	170
S41H-50L	50	360	295	198	170

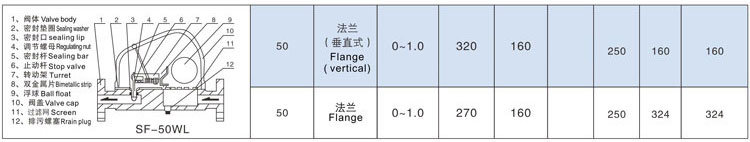

SF-50WL（垂直式）	50	320	250	160	160
SF-50WL	50	270	250	160	324
UNA23H/UNA26H	15-20	145	128	60	90
UNA23H/UNA26H	25	145	128	60	90
UNA23H/UNA26H	32-50	145	128	60	90
