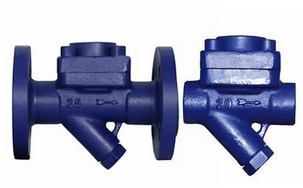

膜盒式疏水閥產品介紹：
CS16H,CS46H膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前國際上.常用的節能型疏水閥。膜盒式疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
膜盒式蒸汽疏水閥特點：
自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；背壓率 ≤80% ，膜盒堅固，使用壽命長。 膜盒式疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍廣。
膜盒式疏水閥,CS16H,CS46H膜盒式蒸汽疏水閥工作原理
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。
膜盒式疏水閥,CS16H,CS46H膜盒式蒸汽疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
螺柱 |
35CrMoA |
|
2 |
螺母 |
45 |
|
3 |
標牌 |
304 |
|
4 |
閥蓋 |
WCB |
|
5 |
雙金屬片膜盒 |
304 |
|
6 |
雙金屬片膜盒密封座 |
304 |
|
7 |
石墨墊片 |
石墨 |
|
8 |
墊片 |
H62 |
|
9 |
濾網 |
304 |
|
10 |
閥體 |
WCB |
|
11 |
墊片 |
H62 |
|
12 |
螺堵 |
Q235 |
膜盒式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
CS46H-16C
CS46H-25C
CS46H-40C |
15 |
150 |
62 |
58 |
72 |
|
20 |
150 |
62 |
58 |
72 |
|
25 |
160 |
62 |
58 |
72 |
|
32 |
230 |
87 |
65 |
95 |
|
40 |
230 |
87 |
65 |
95 |
|
50 |
230 |
87 |
65 |
95 |
膜盒式疏水閥主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
CS16H-16C
CS16H-25C
CS16H-40C |
15 |
100 |
62 |
58 |
72 |
|
20 |
100 |
62 |
58 |
72 |
|
25 |
120 |
62 |
58 |
72 |
|
32 |
150 |
87 |
68 |
95 |
|
40 |
160 |
87 |
68 |
95 |
|
50 |
160 |
87 |
68 |
95 |

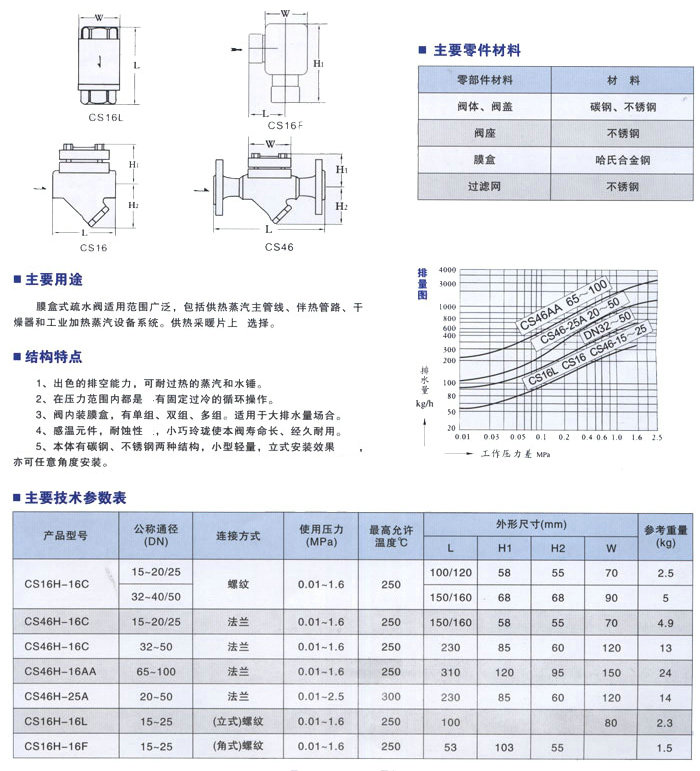

膜盒式疏水閥,CS16H,CS46H膜盒式蒸汽疏水閥尺寸結構圖：
