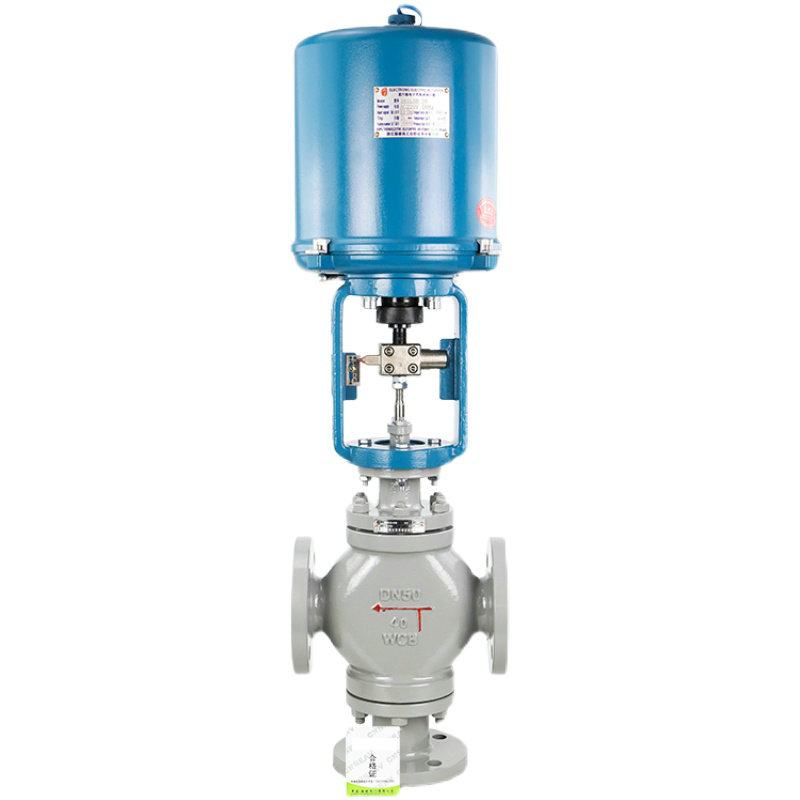

電動三通調節閥_電動(合流,分流)三通調節閥是由361OL系列電子式電動執行機構與三通閥調節機構組成，電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單.調節機構有合流和分流兩種作用方式，在某些場合可以替兩個二通閥和一個三通接管而得到廣泛應用，常用與熱交換器的兩相調節及簡單的配比調節。
ZAZQ,ZAZX電動三通調節閥_電動(合流,分流)三通調節閥主要技術參數
|
調節機構主要技術參數 |
|
公稱通徑DN(mm) |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
公稱壓力PN（MPa) |
4.0 6.4 |
|
行程MM |
16 25 40 60 100 |
|
配用執行機構型號 |
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65 |
361LSC-99 |
|
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
流量特性 |
直線 |
|
可調比 |
30：1 |
|
法蘭尺寸、型式 |
|
按JB/T79.2-94凹式 |
|
閥體材質 |
ZG270-500；ZG1Cr18Ni9Ti |
|
3610型直行程電子式執行機構主要技術參數 |
|
型號 |
額定輸出力N |
速度mm/s |
電源：AC220V +10%
-15%
驅動電機：AC可逆電機
控制信號：DC4-20MA
DC1-5V
（信號線用屏蔽線）
上蓋防護等級：相當IP55
隔爆標志：Exd II BT4 |
|
361LSA-08 |
800 |
4.2 |
|
361LXA-08 |
|
361LSA-20 |
2000 |
2.1 |
|
361LXA-20 |
|
361LSA-30 |
3000 |
3.5 |
|
361LXA-30 |
|
361LSA-50 |
5000 |
1.7 |
|
361LXA-50 |
|
361RSC-60 |
6500 |
3.4 |
|
361RSC-99 |
10000 |
2.0 |
電動三通調節閥_電動(合流,分流)三通調節閥主要零部件
|
許用介質壓力和工作溫度的關系 |
|
材料牌號 |
公稱壓力MPA |
介質工作溫度℃ |
|
<120 |
<200 |
<250 |
<300 |
<350 |
<400 |
<425 |
<450 |
| 工作壓力MPA |
|
ZG270-500 |
4.0 |
|
4.0 |
3.7 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|
6.4 |
|
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 |
|
ZG1Cr18Ni9Ti |
4.0 |
|
|
|
|
4.0 |
3.0 |
2.7 |
2.4 |
|
6.4 |
|
|
|
|
6.4 |
4.4 |
4.2 |
4.0 |
電動三通調節閥_電動(合流,分流)三通調節閥性能參數
|
性能指標 |
|
項目 |
指標值 |
|
基本誤差% |
±5.0 |
|
回差% |
3.0 |
|
死區% |
3.0 |
始
終
點
偏
差
% |
電開 |
始點 |
±2.5 |
|
終點 |
|
電關 |
始點 |
|
終點 |
|
額定行程偏差% |
±2.5 |
|
泄漏量1/h |
1*10-3*閥的額定容量 |
|
|
允許差壓 |
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許差壓（MPa) |
3.20 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.20 |
0.19 |
0.13 |

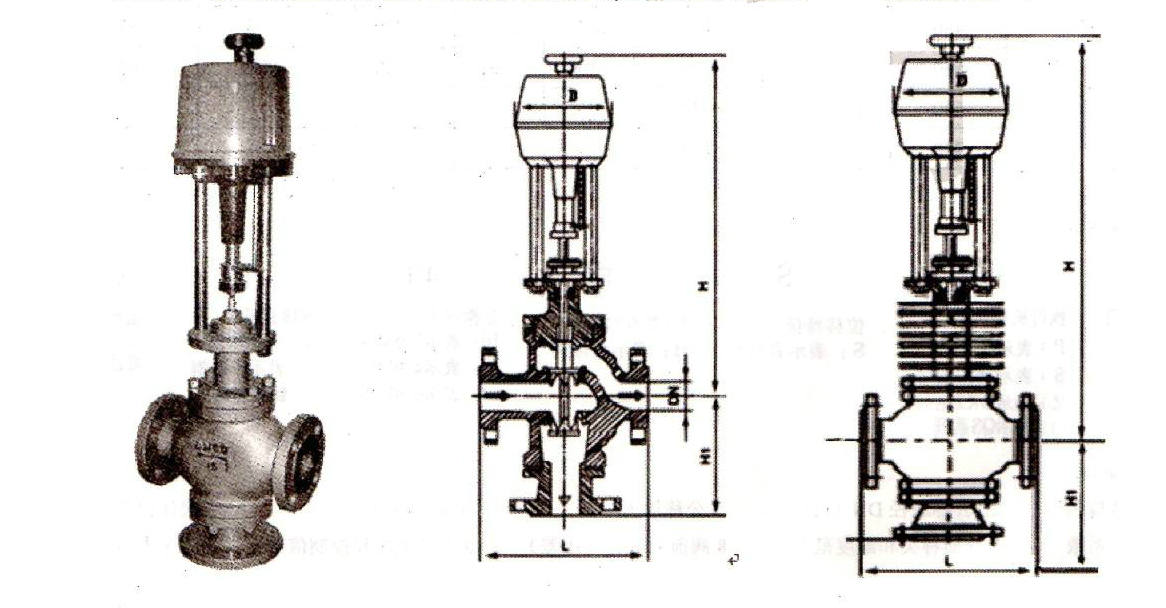

電動三通調節閥_電動(合流,分流)三通調節閥外形尺寸
|
公稱通徑 |
L |
行程 |
D |
H1 |
H |
|
常溫 |
中溫 |
|
PN（MPa) |
PN（MPa) |
|
4 |
6.4 |
4 |
6.4 |
|
25 |
190 |
200 |
16 |
225 |
150 |
160 |
555 |
707 |
|
32 |
210 |
210 |
160 |
170 |
561 |
709 |
|
40 |
230 |
235 |
25 |
170 |
180 |
660 |
812 |
|
50 |
255 |
265 |
190 |
200 |
675 |
827 |
|
65 |
285 |
295 |
40 |
255 |
220 |
220 |
863 |
1027 |
|
80 |
310 |
320 |
230 |
240 |
868 |
1032 |
|
100 |
355 |
370 |
250 |
260 |
872 |
1036 |
|
125 |
425 |
440 |
60 |
255 |
300 |
300 |
905 |
1120 |
|
150 |
460 |
475 |
320 |
320 |
920 |
1135 |
|
200 |
560 |
570 |
380 |
380 |
950 |
1165 |
|
250 |
660 |
670 |
100 |
415 |
475 |
475 |
1203 |
1485 |
|
300 |
740 |
770 |
585 |
585 |
1265 |
1557 |
訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
