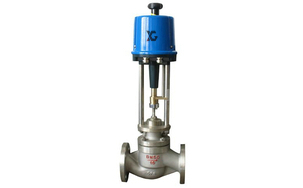

電動套筒調節閥,ZAZME電動套筒調節閥直行程電動執行器有調節型（電子式）分為開關型和調節型二類。調節型執行器是以220V交流單相電源作為驅動電源，接受來自計算機、調節器或操作器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信號來運轉的全電子式執行機構，內有控制單元，無需外配伺服放大器，開關型執行器按位置檢測信號可分為電阻和電流兩種，后者直接和伺服放大器連接后可組成調節型執行器。接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

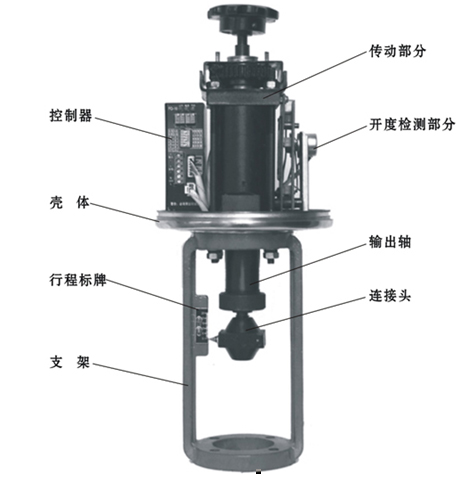

電動執行器
一、 調節型執行器內有伺服系統（無需另配伺服放大器），只需輸入DC4~20mA（DC1~5V）或DC0~10mA、（DC0~5V）信號和AC220V單相電源即可工作，連線簡單方便。
二、 調節型執行器的關鍵部位——控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，呈匣子狀，防潮，防震，體積小，可靠性。
三、 閥位的反饋檢測采用高性能的經密電位器，分辨率＜0.4%。
四、 備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
五、 用狀態選擇開關可以設定斷信號時，閥位處于全開，全閉或自鎖狀態。
六、 用狀態選擇開關設定正，反動作。
七、 用狀態選擇開關可以設定輸入信號為DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）。
八、 用電位器調整工作零點（起始）和行程滿位（終點）靈敏度簡單易行。
九、 當突然斷電時，能確保閥位自鎖
十、 采用齒輪傳動，可靠性，使用壽命長
十一、 采用智能限位時，限位開關工作性能更加穩定可靠。
十二、 執行器具有過載保護、溫度保護及壓縮彈簧保證閥門嚴密關閉等三種保護功能。
三、 型號、規格

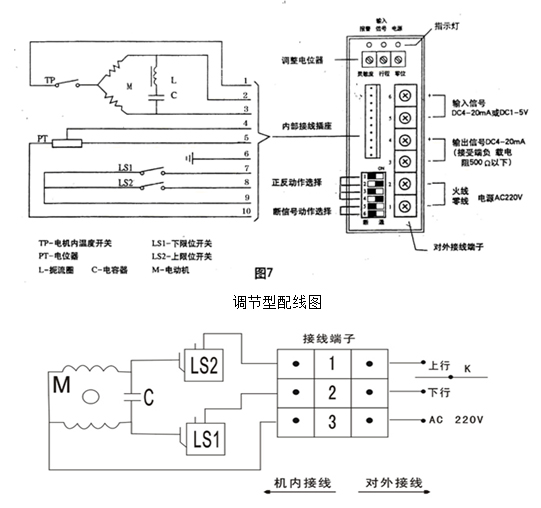

接線圖
電動套筒調節閥本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差小，介質粘度大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。
電動套筒調節閥產品特點
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。

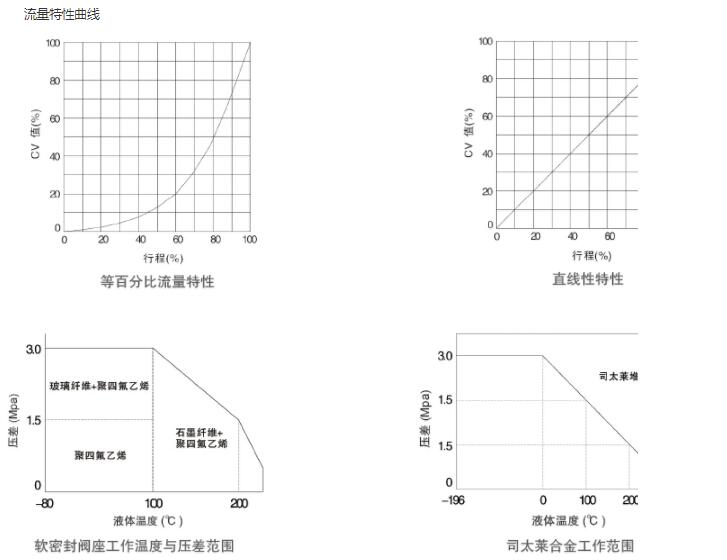

可調節范圍廣，固有可調比為50，流量特性有直線和等百分比。
電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
調節切斷型采用軟密封結構閥芯，達VI泄漏標準（零泄漏）。
伺服放大器采用深度動態負反饋，可提高自動調節經度。
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
電動套筒調節閥,ZAZME電動套筒調節閥主要技術參數
|
調節機構主要技術參數 |
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數（Kv） |
10 |
/ |
25 |
40 |
63 |
100 |
155 |
/ |
370 |
580 |
900 |
1300 |
|
公稱壓力(MPa) |
1.6;6.4 |
|
行程 |
16 |
25 |
40 |
60 |
100 |
|
額定行程時間S |
10 |
15.6 |
25 |
37.5 |
62.5 |
|
流量特性 |
直線;等百分比 |
|
介質溫度(℃) |
-20+200℃ （常溫）； -40～+450℃ （中溫）；-250～-60℃（低溫） |
|
閥體材質 |
HT200、ZG270-500、ZG1Cr18Ni9Ti |
|
法蘭尺寸 |
PN1.6MPA按JB77-59;PN6.4MPA按JB79-59 |
|
法蘭型式 |
法蘭密封型式按77-59；其中PN1.6MPA為光滑式，PN6.4MPA為凹式 |
|
配執行機構型號 |
DKZ-120※ |
DKZ-330※ |
DKZ-440※ |
SKZ-450※
SKZ-550 |
DZK-560※ |
|
DKZ-220 |
DKZ-230 |
|
DKZ-320 |
DKZ-430 |
|
注： 1.※表求是標準配用型號。 |
|
2.可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，其法蘭距按用戶工求確定。 |
|
電動執行機構主要技術參數 |
|
型號和規格 |
公稱負載值（N) |
額定行程值
（mm） |
額定行程時間（S） |
位移速度
（MM/S) |
技術參數 |
|
DKZ-100 |
400 |
6 |
12 |
0.5 |
電源：AC220V、50HZ
輸入信號：DC0-10mA
DC4-20mA
外殼防護等級：相當IP65
隔爆標志：d II BT4 |
|
DKZ-110 |
10 |
20 |
|
DKZ-120 |
16 |
32 |
|
DKZ-210 |
1000 |
10 |
6.25 |
1.6 |
|
DKZ-220 |
16 |
10 |
|
DKZ-230 |
25 |
15.63 |
|
DKZ-310 |
2500 |
10 |
6.25 |
1.6 |
|
DKZ-320 |
16 |
10 |
|
DKZ-330 |
25 |
15.63 |
|
DKZ-430 |
600 |
25 |
15.63 |
1.6 |
|
DKZ-440 |
40 |
25 |
|
DKZ-450 |
60 |
37.5 |
|
DKZ540 |
16000 |
40 |
25 |
1.6 |
|
DKZ550 |
60 |
37.5 |
|
DKZ560 |
100 |
62.5 |
電動套筒調節閥,ZAZME電動套筒調節閥主要零部件
|
零件名稱 |
材料 |
溫度范圍℃ |
備注 |
|
閥體上、下閥蓋 |
HT200 |
-20~+200 |
|
|
ZG270-500 |
-40~+450 |
|
|
ZG1Cr18Ni9Ni |
-250~+550 |
|
|
閥座、閥芯、閥桿 |
1Cr18Ni9Ti |
-250+550 |
|
|
密封墊 |
橡膠石棉板 |
-20~+200 |
|
|
不銹鋼纏繞墊 |
-40~+450 |
|
|
浸臘石棉板 |
-250~-60 |
|
|
填料 |
（F4） |
-40~+200 |
|
|
碳纖維 |
-120~+350 |
|
|
柔性石墨 |
-200~+600 |
|
|
螺栓、螺母 |
350CrMoA |
-40~+460 |
|
|
35、A3 |
-40~+425 |
|
性能參數
|
項目 |
規定值 |
|
基本誤差% |
±5.0 |
|
回差% |
3.0 |
|
死區% |
3.0 |
始
終
點
偏
差
% |
電開 |
始點 |
±2.5 |
|
終點 |
±5.0 |
|
電關 |
始點 |
±5.0 |
|
終點 |
±2.5 |
|
額定行程偏差% |
|
±2.5 |
|
泄漏量1/h |
|
雙座式 |
10-3*閥的額定容量 |

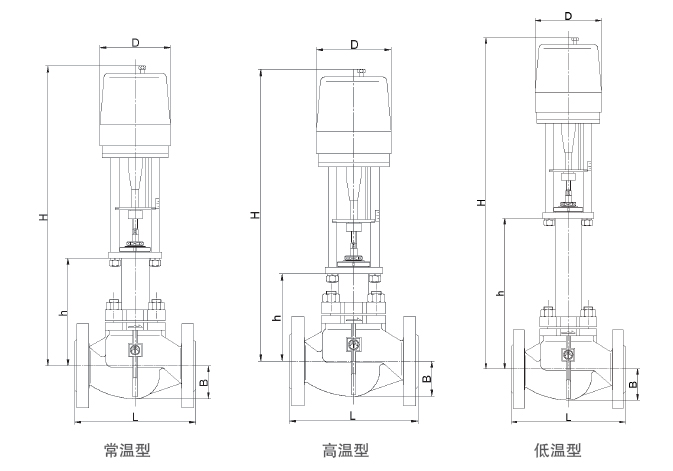

電動套筒調節閥,ZAZME電動套筒調節閥外形尺寸
|
ZAZM常、中溫電動套筒調節閥外形尺寸 |
公稱通徑PN |
推
力
N |
L |
|
H |
B |
重量KG |
|
公稱壓力Mpa |
H1 |
|
1.6 |
|
常溫型 |
中溫型 |
|
25 |
400 |
185 |
205 |
110 |
608 |
758 |
460 |
14 |
|
1000 |
661 |
811 |
|
|
2500 |
686 |
836 |
52 |
|
40 |
400 |
2200 |
235 |
131 |
648 |
803 |
|
|
1000 |
710 |
856 |
|
|
2500 |
726 |
881 |
63 |
|
50 |
400 |
250 |
265 |
131 |
648 |
803 |
|
|
1000 |
710 |
856 |
|
|
2500 |
726 |
881 |
65 |
|
65 |
6400 |
270 |
295 |
171 |
966 |
1126 |
530 |
131 |
|
80 |
300 |
320 |
189 |
991 |
1151 |
143 |
|
100 |
380 |
400 |
208 |
1036 |
1196 |
186 |
|
150 |
530 |
550 |
275 |
1202 |
1775 |
274 |
|
200 |
640 |
670 |
320 |
1277 |
1507 |
444 |
|
250 |
16000 |
780 |
810 |
390 |
|
|
630 |
|
|
300 |
880 |
950 |
450 |
|
|
|
ZAZM低溫型電動套筒調節閥外形尺寸表
|
公稱通徑PN |
推
力
N |
L |
DN |
工作溫度℃ |
重量KG |
公稱壓力
MPA |
|
-100 |
-200 |
-250 |
|
6.4 |
H |
H2 |
H |
H2 |
H2 |
H |
|
25 |
400 |
205 |
290 |
500 |
1058 |
700 |
1258 |
900 |
1558 |
50 |
|
1000 |
1111 |
1311 |
1511 |
|
|
2500 |
1136 |
1336 |
1536 |
74 |
|
40 |
400 |
235 |
330 |
1083 |
1283 |
1438 |
|
|
1000 |
1136 |
1336 |
1536 |
|
|
2500 |
1161 |
1361 |
1561 |
74 |
|
50 |
400 |
265 |
360 |
1083 |
1283 |
1861 |
|
|
1000 |
1136 |
1336 |
1886 |
|
|
2500 |
1161 |
1361 |
1931 |
91 |
|
65 |
6400 |
295 |
405 |
600 |
1461 |
800 |
1661 |
1000 |
2087 |
166 |
|
80 |
320 |
430 |
1486 |
1686 |
2172 |
181 |
|
100 |
400 |
520 |
1531 |
1731 |
|
236 |
|
150 |
550 |
695 |
700 |
1697 |
900 |
1897 |
1100 |
|
244 |
|
200 |
670 |
840 |
1772 |
1927 |
|
531 |
|
250 |
16000 |
810 |
|
800 |
|
1000 |
|
1200 |
|
|
|
300 |
950 |
|
|
|
|
|
