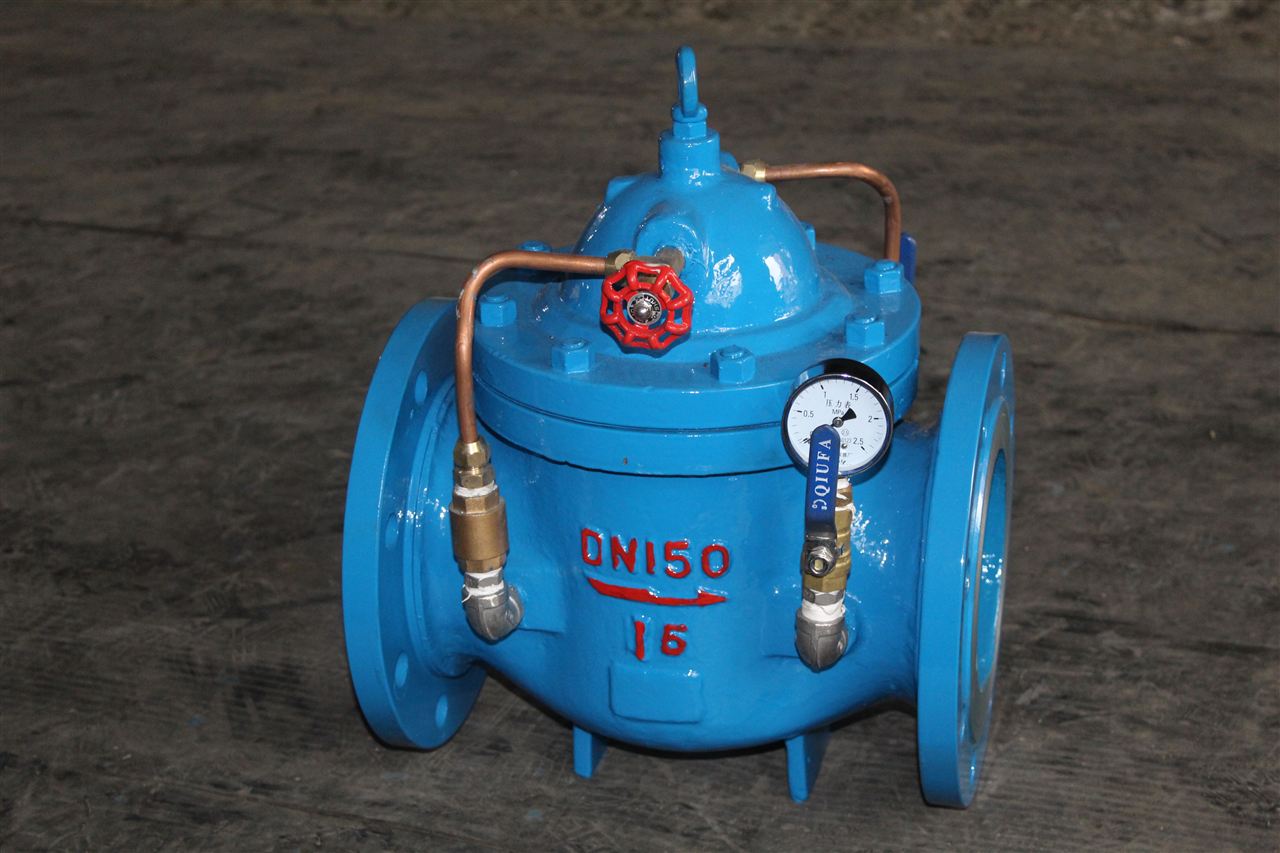

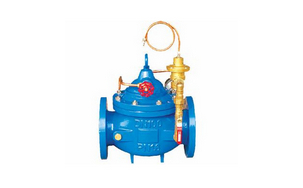

限流止回閥,微阻限流止回閥產品介紹：
主要用于多泵并聯使用時安裝于水泵的出口，起限制水泵工作流量，調節揚程，防止停泵回流作用。
1、 限流功能
該閥安裝于水泵出口，在單泵啟動和非全數設計工作數設計工作泵工作時，對工作泵起限制流量作用，使泵在效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時發生過載現象；防止超額定電流燒電機現象的發生，起到顯著的節能效果。該閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加da；當水泵工作揚程da于設定揚程時閥門全開，閥門阻力小。
2、 止回功能
該閥的止回功能完全等于微阻緩閉止回閥，且無關閉噪音，零回流。
3、調節揚程
根據工況需要可手動調節揚程
選型
1、可根據水泵公稱通徑直接選用。
2、控制揚程的設定可按電機額定電流設定，也可以按效率工況設定，該閥門工作揚程設定值可調。
限流止回閥,微阻限流止回閥性能與特點

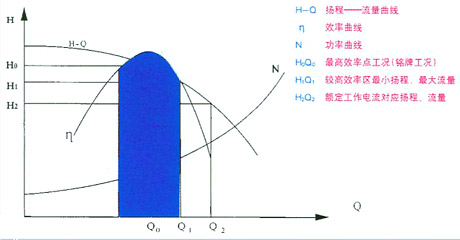

1、支持水泵工作點在有效區內工作；
2、限制水泵在大流量低效率狀態下運行；
3、關閉時無水錘現象；
4、防止水泵過載燒環電機；
5、無ji調節揚程功能；
限流止回閥,微阻限流止回閥技術參數
1、 公稱壓力：1.6 MPa，2.5 MPa（須預定）；
2、 介質溫度：0~150℃；
3、 限制揚程可調范圍：0.1~0.6 MPa，設定在0.1 MPa；
4、 結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的尺寸。
限流止回閥零件材料
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼、球墨鑄鐵 |
|
閥桿 |
鉻不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁晴橡膠 |
|
O形圈 |
丁晴橡膠 |
限流止回閥主要外形尺寸
|
公稱通徑 |
尺 寸 |
|
DN(am) |
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
200 |
282 |
106 |
172 |
116 |
|
25 |
160 |
200 |
282 |
106 |
172 |
116 |
|
32 |
180 |
200 |
282 |
106 |
172 |
116 |
|
40 |
200 |
210 |
320 |
137 |
225 |
168 |
|
50 |
203 |
210 |
320 |
137 |
225 |
168 |
|
65 |
216 |
215 |
330 |
145 |
270 |
180 |
|
80 |
241 |
220 |
330 |
178 |
289 |
210 |
|
100 |
270 |
230 |
410 |
232 |
375 |
284 |
|
125 |
292 |
245 |
420 |
286 |
420 |
310 |
|
150 |
330 |
260 |
420 |
318 |
450 |
370 |
|
200 |
400 |
280 |
430 |
413 |
722 |
463 |
|
250 |
480 |
300 |
450 |
502 |
769 |
525 |
|
300 |
550 |
320 |
460 |
600 |
906 |
625 |
|
350 |
622 |
340 |
470 |
638 |
1480 |
705 |
|
400 |
685 |
360 |
480 |
677 |
1027 |
778 |
|
450 |
750 |
360 |
480 |
677 |
1027 |
778 |
|
500 |
811 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
935 |
456 |
888 |
850 |
1286 |
785 |
限流止回閥,微阻限流止回閥安裝與使用方法
LH45X限流止回閥介質流動方向應與閥體箭頭方向一致，可以外接導壓管裝置均通過壓力試驗，安裝時嚴禁損傷導壓裝置；閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝；限流止回閥的需求揚程大于0.1MPa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作；視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。

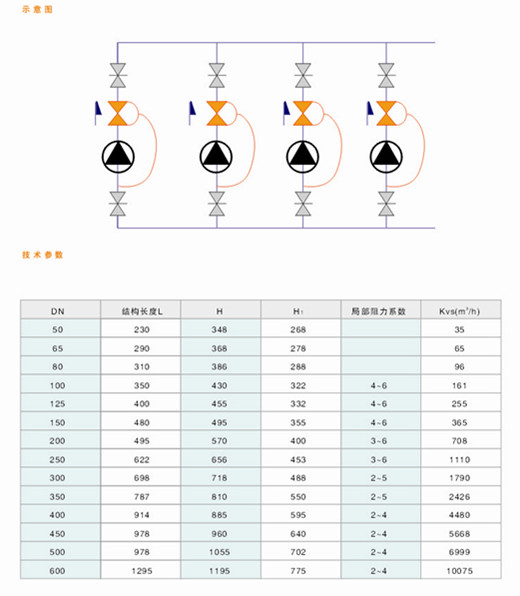

限流止回閥,微阻限流止回閥參數尺寸圖:
