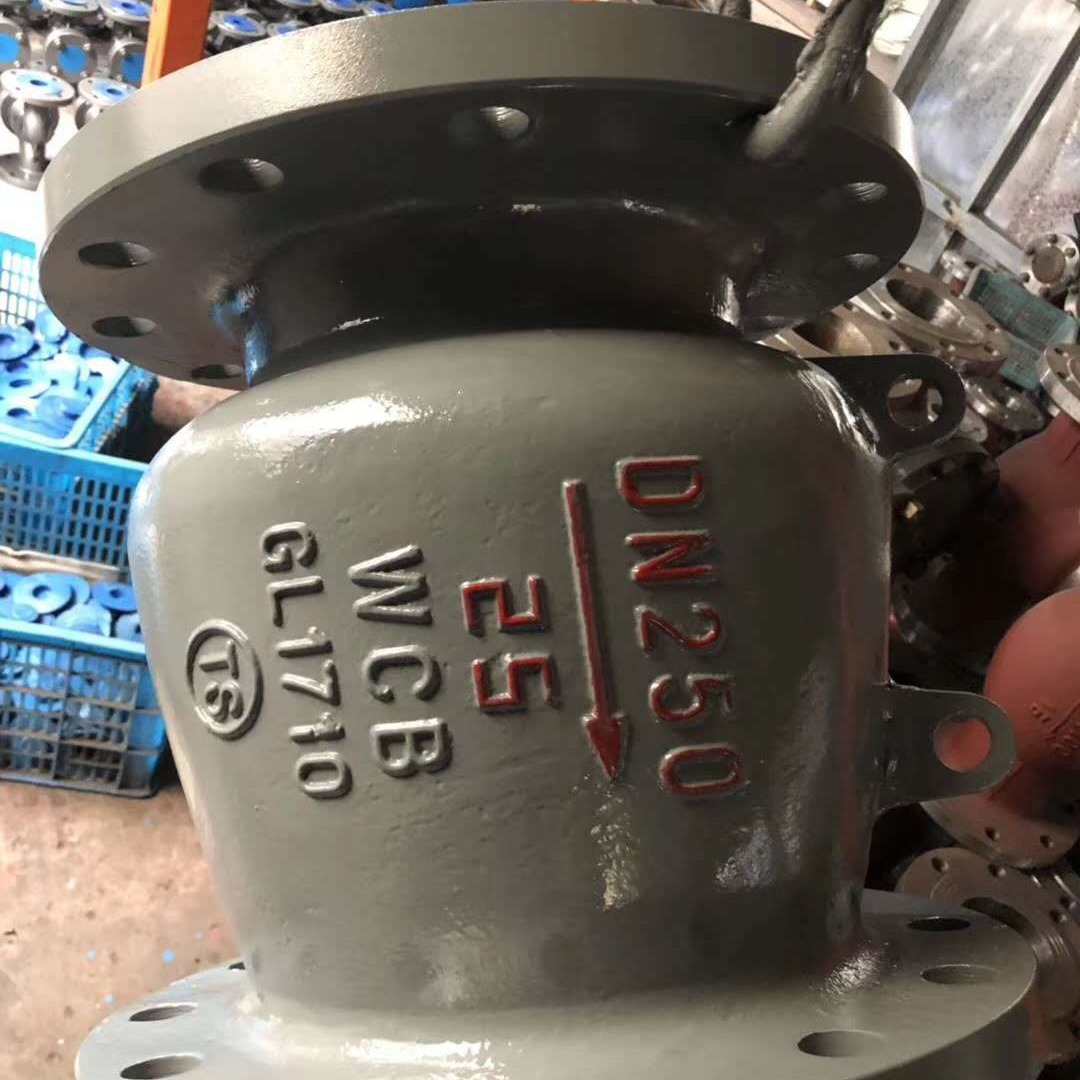

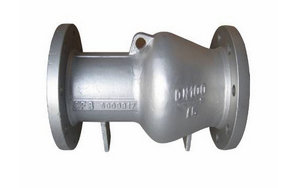

軸流式止回閥,貫流式止回閥產品介紹：
是按照API 6D和ASME B16.34設計的一種性能止回閥，廣泛運用在管道系統中防止液體倒流危害，保護機械設備，既具備一般止回閥的功能特性，又減輕水錘危害、降低噪聲、減小壓降和快速反應等。
產品描述軸流式止回閥具有軸流式對稱結構及流線型流道，壓力損失非常小，零泄漏的要求，同時還具有啟閉無沖擊、免維護及安裝簡單等，適合各類氣體、液體介質，并已任意的方式安裝。
軸流式止回閥,貫流式止回閥設計特色
文丘里型通道，降低壓降
彈簧保護，無碰撞
低噪聲，很小水錘危害
軟密封，二次密封
硬密封，防火設計
全系列提供吊耳和支腳
閥門無介質外漏可能
軸流式止回閥,貫流式止回閥特點:
1、產品由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。
2、閥體，閥瓣，尾椎設計成流線型通道，流體性能，限度減少流阻和壓力。
3、運用高性能彈簧材料HT/INCONELX-750，耐腐性能，抗氧化機械性能，確保彈簧長期工作情況下，運行狀態。
4、靜音式運行，從而消除閥門管道中的噪音和水錘確保設備和管道安全。
5、開啟與關閉反應迅速，可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
6、結構緊湊，方便安裝，垂直，水平安裝都可。
7、閥門采用合金鋼堆焊密封面，耐磨，耐腐，壽命長。
8、閥門的壓力范圍比較廣。
軸流式止回閥,貫流式止回閥特點
◆啟閉無沖擊，靜音
◆非常低的開啟壓力及壓力損失，低能耗
◆低壓和高壓都關閉嚴密，零泄漏
◆一體式閥體，長期可靠運行，免維護
◆結構緊湊，可水平、垂直及任意角度安裝，安裝簡單
◆可根據用戶的要求，特殊設計、制造
軸流式止回閥,貫流式止回閥技術參數：
|
設計標準 |
API 6D 、ASME B16.34 |
|
結構長度 |
ASME B16.10 |
|
連接端 |
ASME B16.5、ASME B16.25、GB 9113、GB 12224 |
|
試驗標準 |
API 598、ISO 5208、JB/T9092、GB/T13927 |
|
操作方式 |
閥瓣靠介質力自動啟閉 |
|
使用領域 |
水、蒸汽、石油、天然氣等 |
|
其他備注1 |
閥座、閥瓣密封面堆焊硬質合金，閥門的耐沖刷能力，延長閥門使用壽命 |
|
其他備注2 |
流線型流道，介質不繞流，閥門流阻小，節省能源 |
|
其他備注3 |
適用于管道或裝置中防止介質倒流 |
|
其他備注4 |
采用浮動的閥瓣結構，能自動補償因安裝和使用中磨損所引起的誤差，保證密封面緊密貼合，提高了密封性能。 |
|
其他備注5 |
啟閉行程短，并能自動復位無沖擊，在較小的流速下，閥門即可全開，關閉時間短 |
國標軸流式止回閥,貫流式止回閥主要零件材質及參數
產品材料 |
WCB系列 |
304系列 |
304L系列 |
316系列 |
316L系列 |
321系列 |
主要零件材料 |
閥體 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
支架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
彈簧 |
304 |
304 |
316 |
316 |
316L |
316 |
閥瓣 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
適用工況 |
適用介質 |
水、油品、蒸汽 |
硝酸腐蝕性介質 |
醋酸腐蝕性介質 |
適用溫度 |
-29～425℃ |
-28～300℃ |
應用規范 |
設計制造按 |
GB/T12235 |
法蘭尺寸按 |
HG 20592 |
檢驗試驗按 |
JB/T 9092 |
公稱壓力 |
1.0～1.6MPa |
美標 軸流式止回閥,貫流式止回閥主要零件材質及參數
產品材料 |
WCB系列 |
304系列 |
304L系列 |
316系列 |
316L系列 |
321系列 |
主要零件材料 |
閥體 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
支架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
彈簧 |
304 |
304 |
316 |
316 |
316L |
316 |
閥瓣 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
適用工況 |
適用介質 |
水、油品、蒸汽 |
硝酸腐蝕性介質 |
醋酸腐蝕性介質 |
適用溫度 |
-29～425℃ |
-28～300℃ |
應用規范 |
設計制造按 |
API 600 |
法蘭尺寸按 |
ANSI B16.5 |
檢驗試驗按 |
API 598 |
公稱壓力 |
150LB～900LB |
