單夾式蝶閥主要技術參數：

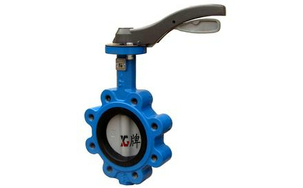

單夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
單夾式蝶閥設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數
公稱通徑
| DN（mm）
| 50～800
|
公稱壓力
| PN（MPa）
| 0.6
| 1.0
| 1.6
|
試驗壓力
| 強度試驗
| 0.9
| 1.5
| 2.4
|
密封試驗
| 0.66
| 1.1
| 1.76
|
氣密封試驗
| 0.6
| 0.6
| 0.6
|
適用介質
| 空氣、水、污水、蒸氣、煤氣、油品等。
|
驅動形式
| 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
零件名稱
| 材料
|
閥體
| 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
蝶板
| 鑄鋼、不銹鋼及特殊材料
|
密封圈
| 各種橡膠、聚四氟
|
閥桿
| 2Cr13、不銹鋼
|
填料
| O型圈、柔性石墨O
|

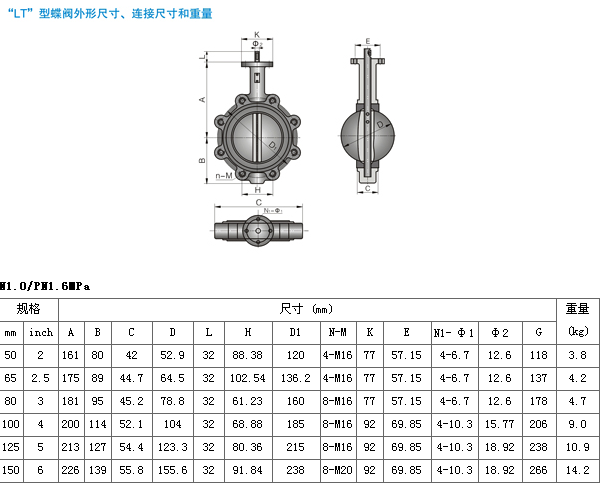

單夾式蝶閥相關尺寸圖:
