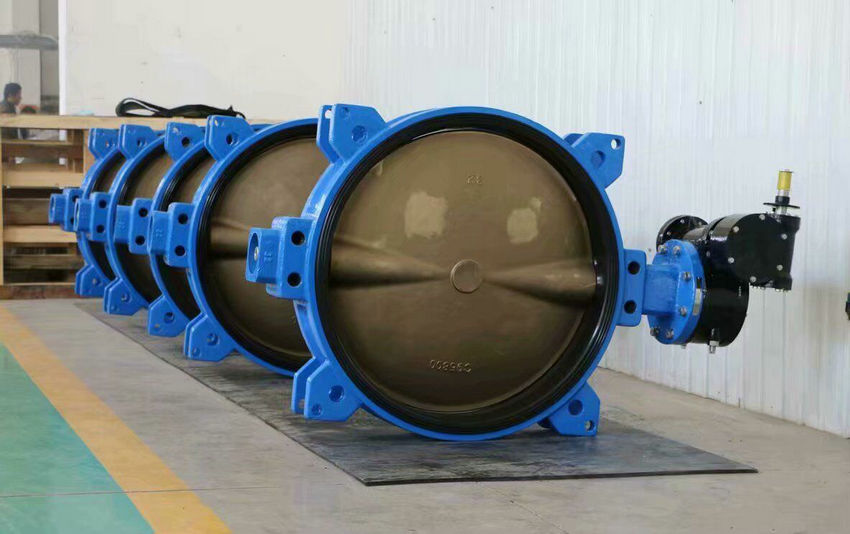

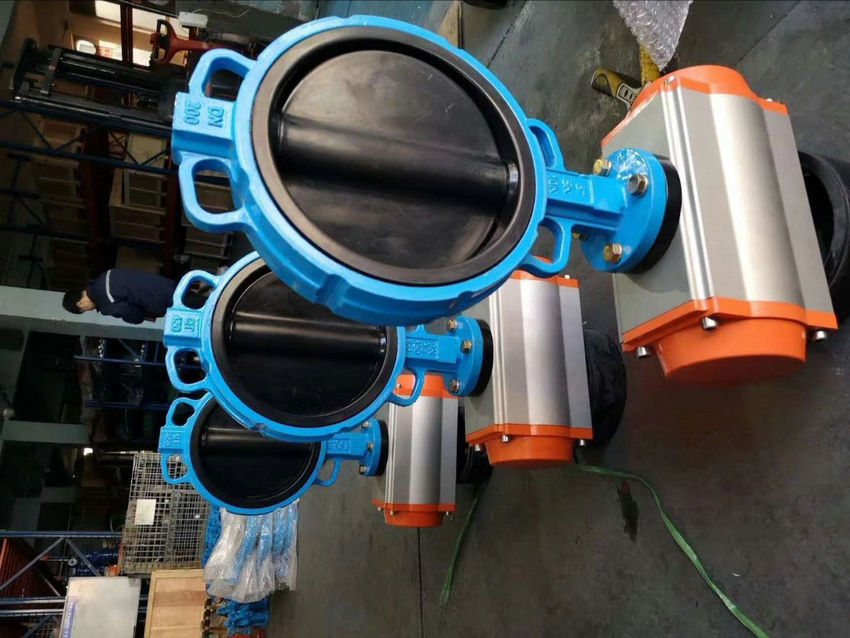

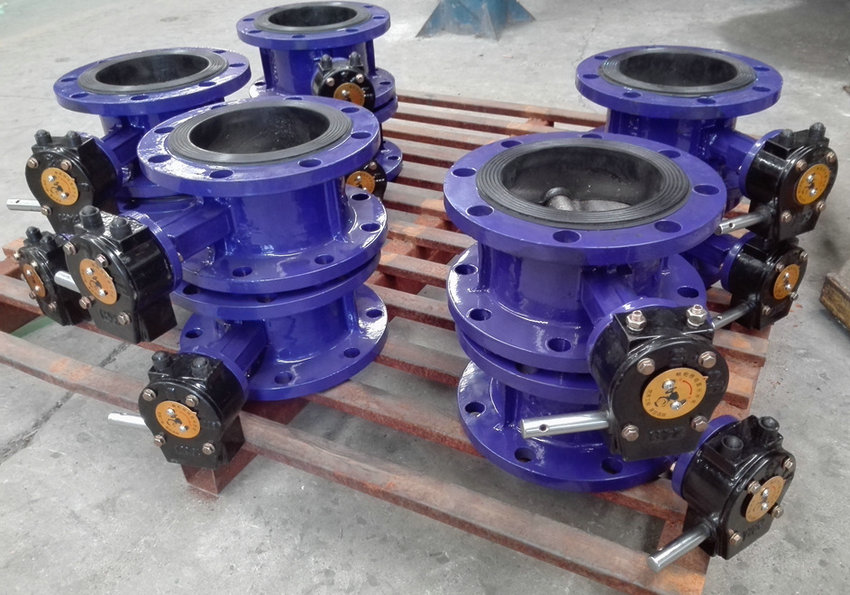

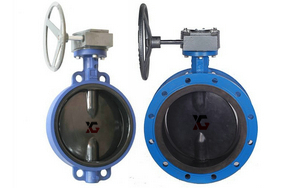

襯膠蝶閥,全襯膠蝶閥可配(電動,氣動)執行器煙氣脫硫系統需求產品。為適應石灰石槳液和石膏液體的腐蝕，閥板和閥桿采用了耐腐蝕合金，閥座采用耐磨的橡膠，適應液體中懸浮顆粒物對閥座的沖蝕。產品有高耐磨性和防腐性。該產品是用戶要求，其有針對性與可靠性。
襯膠蝶閥,全襯膠蝶閥(電動,氣動)特點
1、半軸設計使閥門僅有兩部分與流體接觸，即閥板和閥座。有效的防止腐蝕，增加了閥門使用壽命，并限度的加大了流量。
2、三重軸端密封有效地防止外泄漏。
3、光滑的閥板與閥座緊密配合有效防止內泄漏，并減小閥門扭矩。
4、可更換的閥座支撐圈避免橡膠閥座的膨脹和變形.并且使得閥座的更換更加簡單。
5、橡膠閥座直接硫化在支撐環上，適合高流速和真空場合使用，并且使用壽命。
6、軸套采用自潤滑軸承設計，有效地減少了磨擦，維護少，使用壽命長。
7、閥座和閥板可選擇多種材料.使閥門可以適用多種不同介質。
主要技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣動、電動。 |
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
不銹鋼2507、1.4529、球鐵襯膠及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
|
耐高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
|
耐低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |

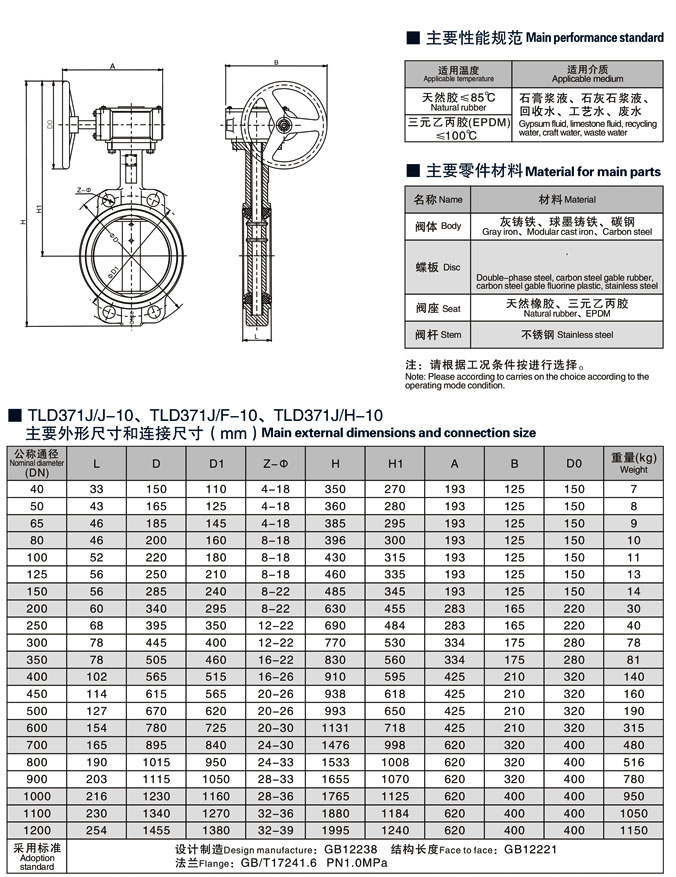

襯膠蝶閥相關尺寸圖:

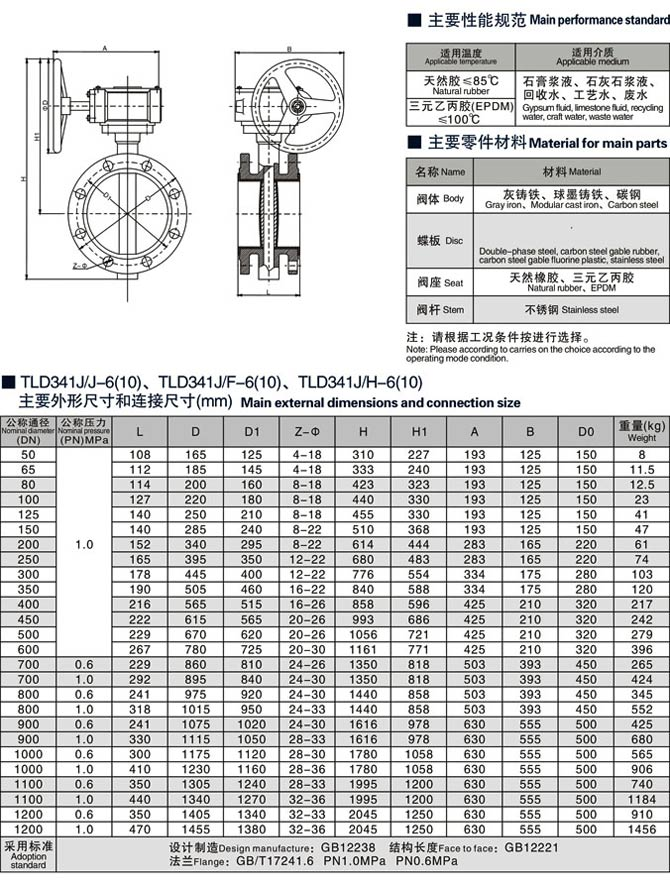

法蘭式襯膠蝶閥相關尺寸圖:
