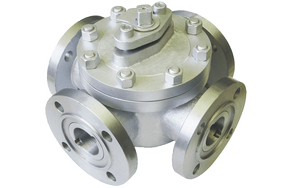

四通球閥,四通換向球閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉(圖一)，現用一臺四通球閥，操作方便。
四通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統廣泛的應用，球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
【一】四通球閥,四通換向球閥產品應用范圍：
①產品廣泛應用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及各類工程配套管路.
執行標準
設計規范： GB/T12237 API 6D API 608 BS 5351
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API598 API6D
特點
1、針對電力系統冷卻器正反供水工藝過程設計，功能適用、可靠;
2、頂裝式固定球四面座閥芯結構密封性能好、耐沙粒磨損、使用壽命長;

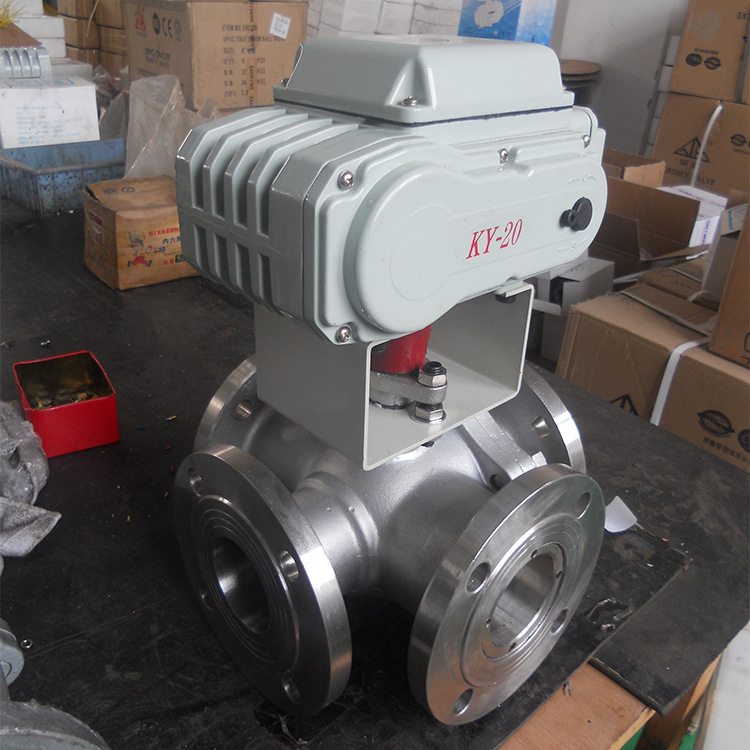

3、電動、氣動操作(必要時可切換到手動操作);
4、四通球閥便于控制控制箱與閥門間以及與上位機之間有好的信息通道和操作介面：并可按工藝要求實現在一定時間間隔正反供水的自動切換。
性能規范
公稱壓力
PN |
工作壓力 |
殼體試
驗壓力 |
氣密封
試驗壓力 |
高壓密封
試驗壓力 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
主要零件材料
|
閥體＼閥蓋 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|
ASTM |
WCB |
CF8 |
CF8M |
|
球體 |
GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|
ASTM |
420 |
304 |
316 |
|
閥桿 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|
ASTM |
420 |
304 |
316 |
閥座
密封面 |
GB |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
ASTM |
|
填料 |
GB |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
ASTM |
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|
ASTM |
A1942H |
A194-8 |
A194-8 |

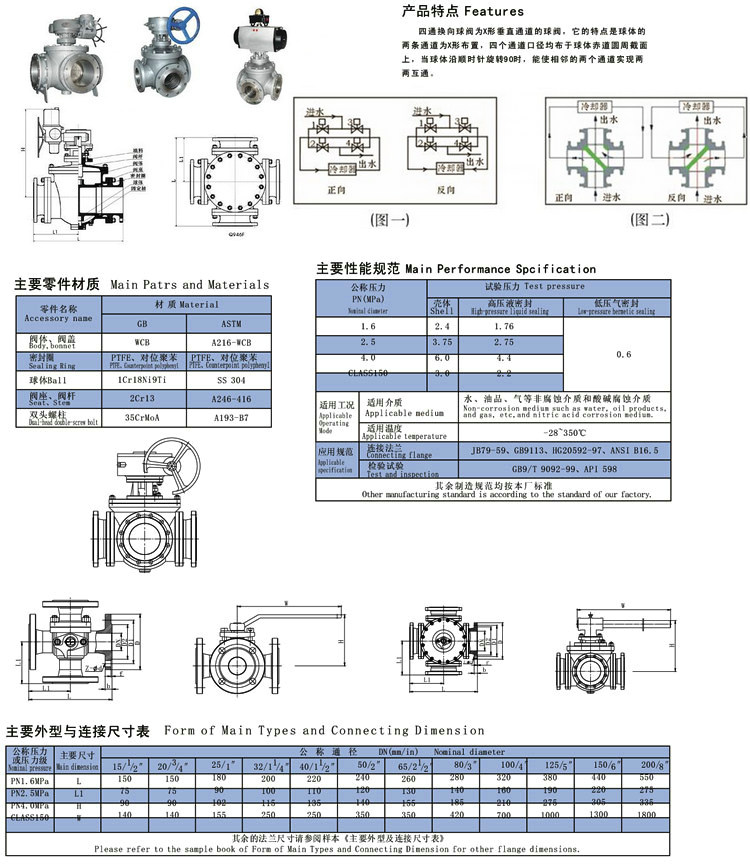

四通球閥,四通換向球閥尺寸圖:
