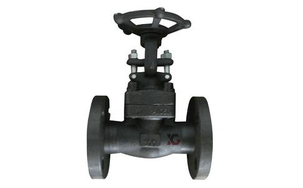

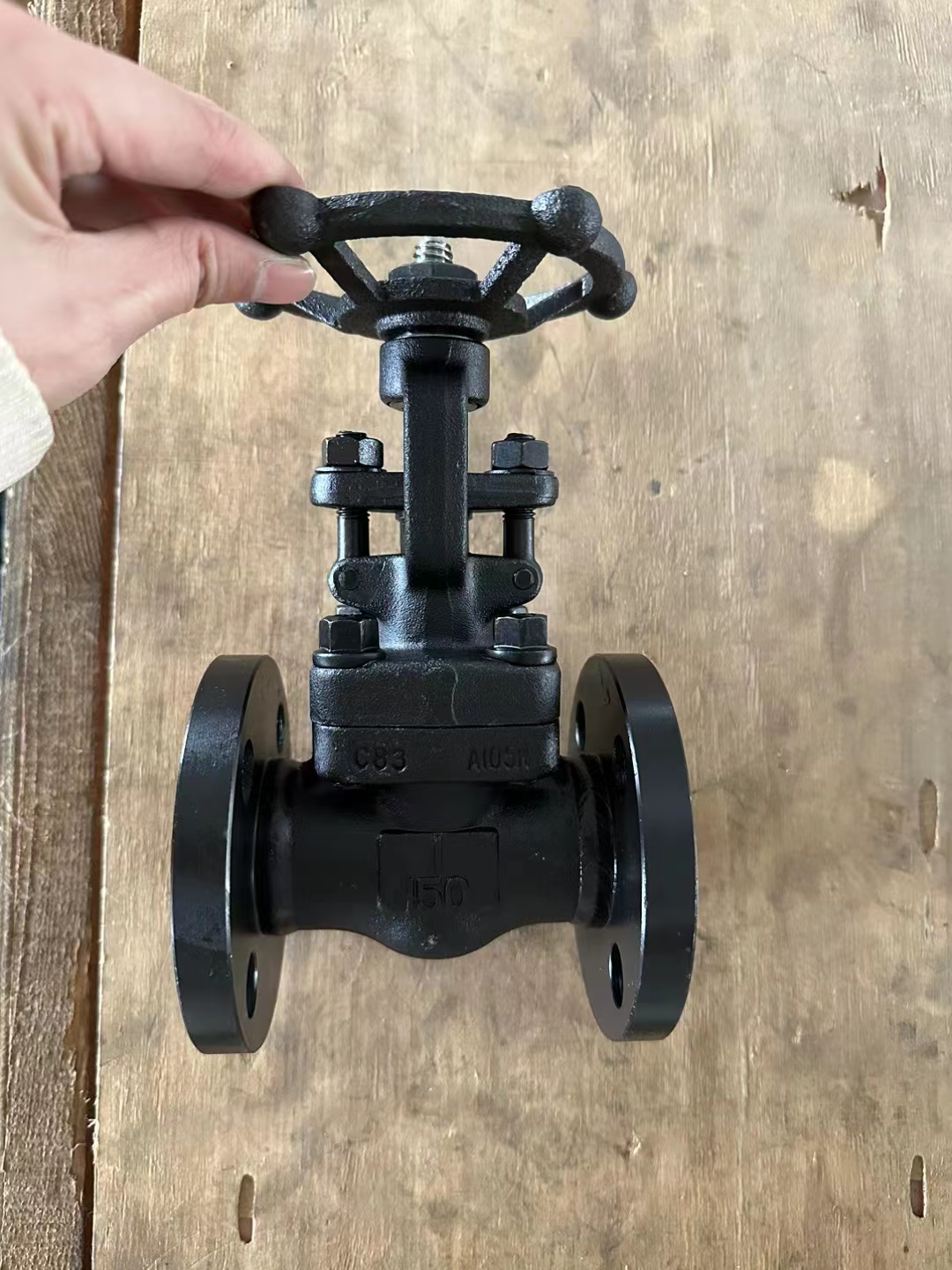

鍛鋼法蘭閘閥,鍛鋼法蘭端閘閥產品介紹：
有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
整體法蘭端閥門結構設計可用在閘閥、截止閥、立升式止回閥和旋啟式止回閥。
二、鍛鋼法蘭閘閥 閘閥的結構設計和規范
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
三、鍛鋼法蘭閘閥 結構形式
1.全通徑或縮徑
2.結構長度按ANSI/ASME B16.10
3.法蘭按ANSI/ASME B16.5
4.自密封閥蓋
5.明桿帶支架
6.兩端自動調整的填料壓套；
7.本體倒密封
8.整體閥體法蘭
9.對焊端按ANSI/ASME B16.25
10.環連接閥體閥蓋墊片
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋
鍛鋼法蘭閘閥,鍛鋼法蘭端閘閥標準材質明細表
序號
| 零件名稱
| CS to ASTM
| AS to ASTM
| SS to ASTM
|
Type A105N
| Type F22
| Type F304(L)
| Type F316(L)
|
1
| 閥體
| A105N
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
2
| 閥座
| A276 420
| A276 304
| A276 304(L)
| A276 316(L)
|
3
| 閘板
| A182 F430
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
4
| 閥桿
| A182 F6a
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
5
| 墊片
| 316夾柔性石墨
| 316夾PTFE
|
6
| 閥蓋
| A105
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
7
| 閥蓋 螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
8
| 圓柱銷
| A276 420
| A276 304
|
9
| 填料壓套
| A276 410
| A182 F304(L)
| A182 F316(L)
|
10
| 活節螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
11
| 填料壓板
| A105
| A182 F304
|
12
| 螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
13
| 閥桿螺母
| A276 420
|
14
| 鎖緊螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
15
| 銘牌
| SS
|
16
| 手輪
| A197
|
17
| 潤滑墊片
| A273 431
|
18
| 填料
| 柔性石墨
| PTFE
|
適用介質
| 水、蒸汽、油品等
| 水、蒸氣、油品等
| 硝酸、醋酸等
|
適用溫度
| -29°C～425°C
| -29°C～550°C
| -29°C～200°C
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼法蘭閘閥,鍛鋼法蘭端閘閥尺寸和重量（Kg）
NPS
| 1/2
| 3/4
| 1
| 11/4
| 11/2
| 2
|
L(RF)
L1(BW)
| 150Lb
| 108
| 117
| 127
| 140
| 165
| 203
|
300Lb
| 145
| 152
| 165
| 178
| 190
| 216
|
600Lb
| 165
| 190
| 216
| 229
| 241
| 292
|
H（開）
| 150,300Lb
| 158
| 169
| 197
| 236
| 246
| 283
|
600Lb
| 169
| 197
| 236
| 246
| 283
| 320
|
W
| 100
| 100
| 125
| 160
| 160
| 180
|
重量
| 150
| RTJ
| 4.5
| 5.2
| 8.2
| 11.5
| 12.5
| 20.3
|
BW
| 2.8
| 3.3
| 5.4
| 7.1
| 8.2
| 12.5
|
300
| RTJ
| 4.8
| 6.2
| 9.3
| 14
| 15.5
| 23.4
|
BW
| 3.5
| 4.4
| 6.8
| 8.1
| 9.2
| 15.4
|
600
| RTJ
| 5.9
| 7.4
| 10.4
| 16.2
| 17.5
| 18.3
|
BW
| 4.5
| 5.1
| 8.2
| 10.5
| 12.4
| 20.1
|
法蘭式鍛鋼閘閥 900Lb-1500Lb 標準材質明細表
序號
| 零件名稱
| CS to ASTM
| AS to ASTM
| SS to ASTM
|
Type A105N
| Type F22
| Type F304(L)
| Type F316(L)
|
1
| 閥體
| A105N
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
2
| 閥座
| A276 420
| A276 304
| A276 304(L)
| A276 316(L)
|
3
| 閘板
| A182 F430
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
4
| 閥桿
| A182 F6a
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
5
| 墊片
| 316夾柔性石墨
| 316夾PTFE
|
6
| 閥蓋
| A105
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
7
| 閥蓋 螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
8
| 圓柱銷
| A276 420
| A276 304
|
9
| 填料壓套
| A276 410
| A182 F304(L)
| A182 F316(L)
|
10
| 活節螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
11
| 填料壓板
| A105
| A182 F304
|
12
| 螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
13
| 閥桿螺母
| A276 420
|
14
| 鎖緊螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
15
| 銘牌
| SS
|
16
| 手輪
| A197
|
17
| 潤滑墊片
| A273 431
|
18
| 填料
| 柔性石墨
| PTFE
|
適用介質
| 水、蒸汽、油品等
| 水、蒸氣、油品等
| 硝酸、醋酸等
|
適用溫度
| -29°C～425°C
| -29°C～550°C
| -29°C～200°C
|

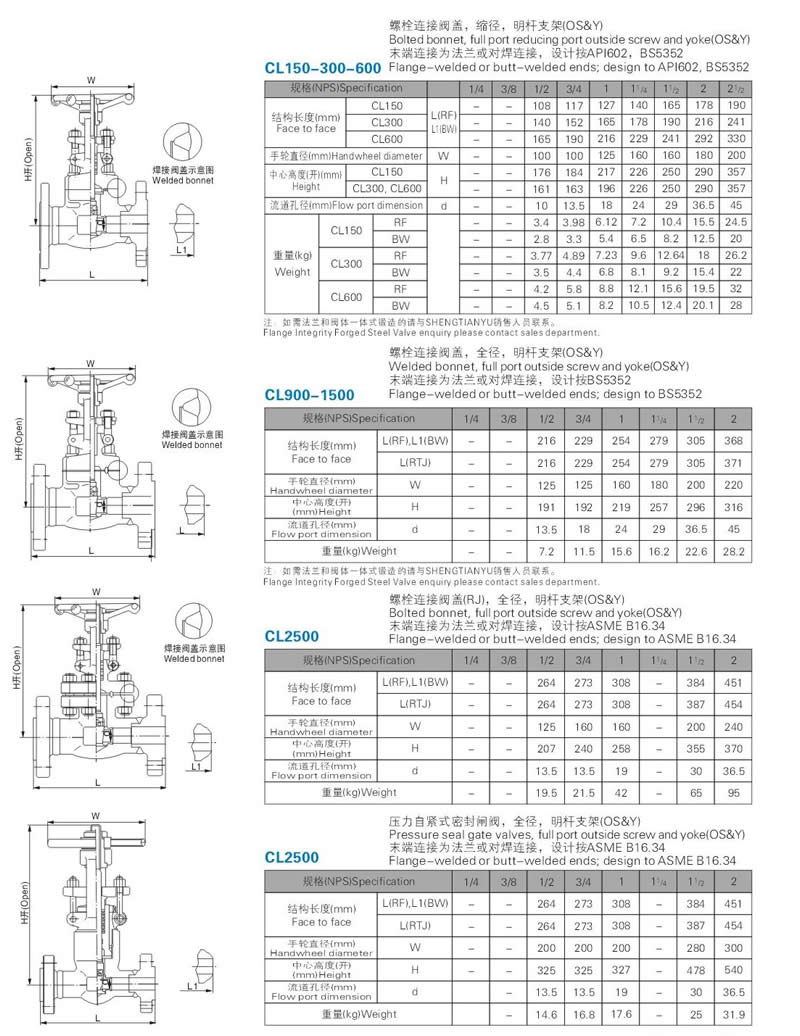

鍛鋼法蘭閘閥相關尺寸結構圖:
