水上式底閥特點
1.水上式底閥是替代水下式底閥、安裝于水面以上水平管與進水管的90°轉彎處，亦可代替彎頭，其密封性能好，達到不漏，并設有阻尼裝置，對水錘危害有一定的減緩作用。
2.節能效果顯著，在正常工作使用時（按千噸/米耗電量）可節能5-7%左右。
3.使用壽命長、維修方便，大大地降低了生產成本，且在使用期內一般沒有什么故障，即使有故障，處理也極為方便、迅速。
4.自吸性能可靠，眾所周知，老式底閥的密封性能很差，經常會出現停泵后不能出水的問題，而水上式底閥具有密封效果，可以達到滴水不漏，確保下一次起泵的順利進行，因此在過程中，不必考慮因起泵不出水而選用水下泵房給水工程方案。
5.本產品連接法蘭全部符合GB規定，通用性能好。
每臺水泵要安裝一只底閥，底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的換代產品，是理想的引水設備而且亦可真空泵及抽真空裝置。
底閥是一種節約能源的閥,安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水口和加強筋,主要應用在抽水的管路上,水上式底閥作為原水下式底閥的換代產品,節能效果明顯,且不易阻塞。

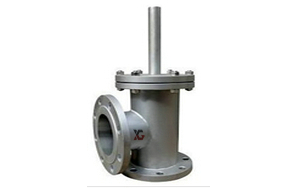

水上式底閥,SSDF-I水上式底閥結構原理
SSDF水上式底閥由、閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
水上式底閥,SSDF-I水上式底閥零部件名稱
|
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
名稱 |
閥體 |
閥瓣 |
閥桿 |
閥蓋 |
閥桿套 |
密封圈 |
螺栓螺母 |
螺母 |
密封圈 |
壓板 |
螺母 |

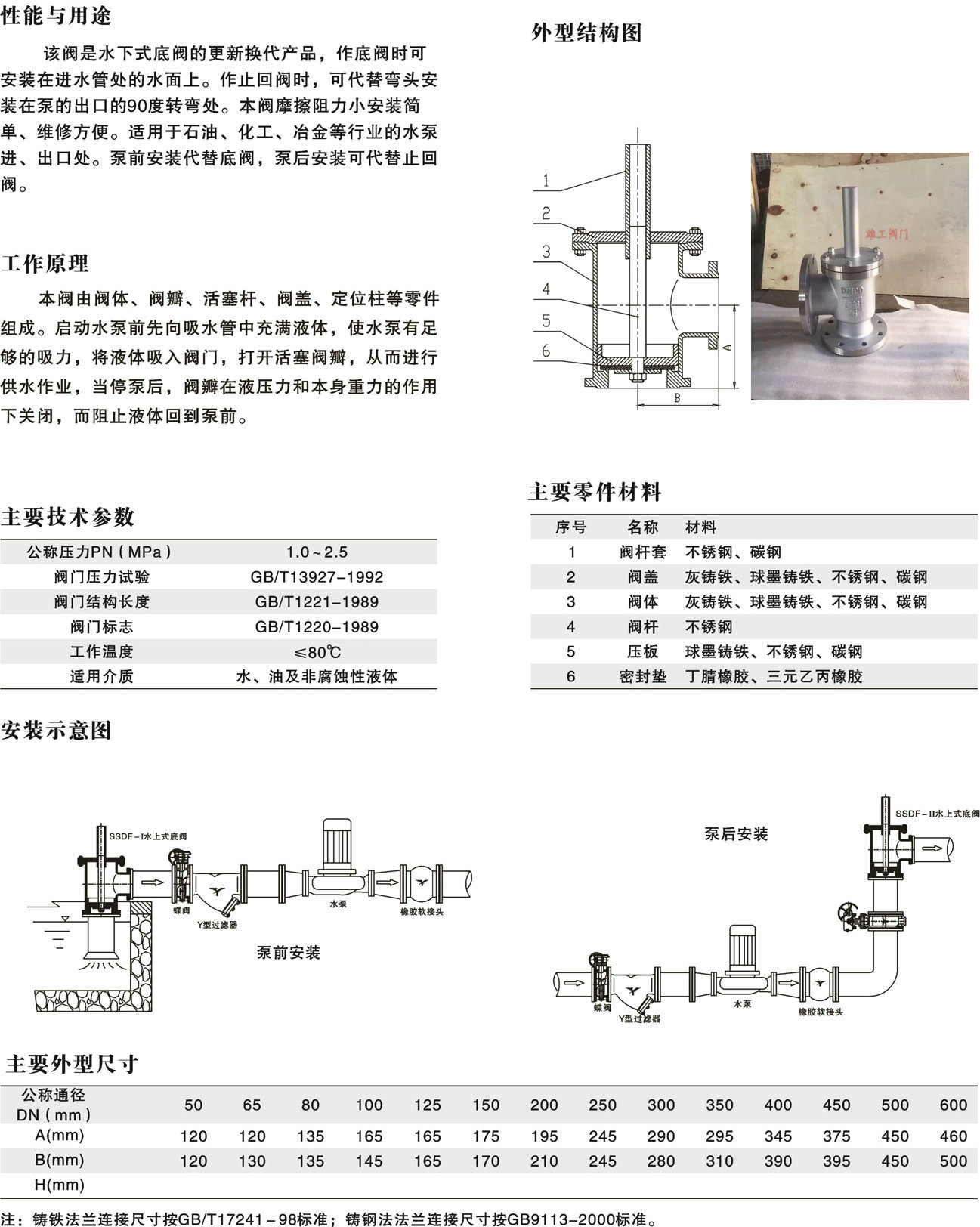

水上式底閥,SSDF-I水上式底閥尺寸結構圖:
使用說明
1、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
2、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
3、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按啟泵方法啟動。
